1-CH Passive Video Balun
1-CH Passive Video Balun

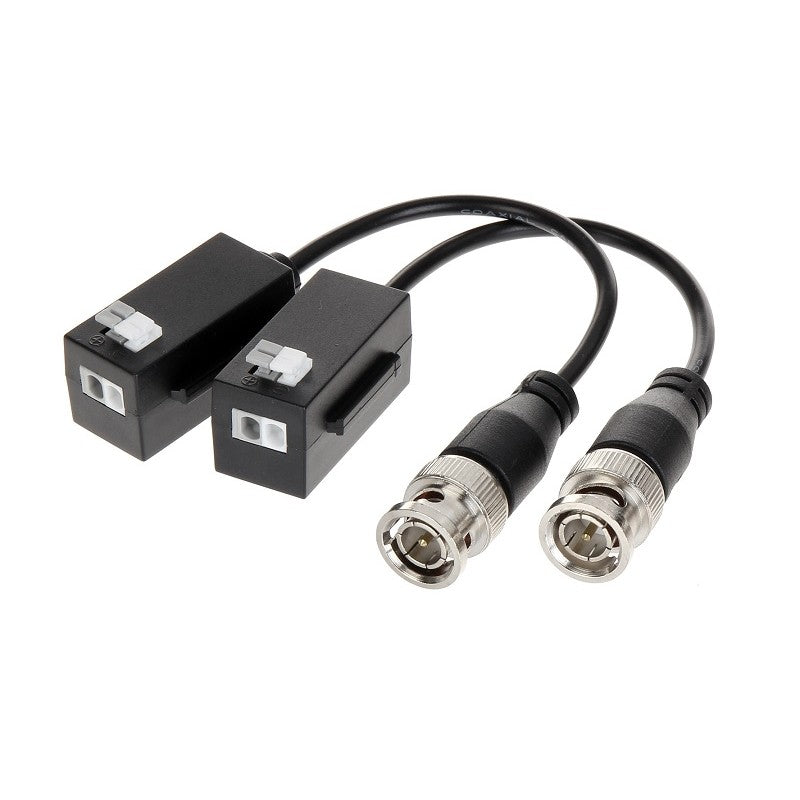

Model: SED-BALUN-HD508
Available in stock
Send a copy to email:
By entering your email, you agree that it will be seen by store and may contact you.
Open here
Couldn't load pickup availability
> Real-time transmission over UTP CAT5E/6 cable;
> Passive, no need for power supply;
> Excellent anti-thunder, anti-static and anti-interference capabilities;
> Compatible format: HDCVI/TVI/AHD/CVBS;
> With female BNC connector, and pluggable screw terminal connections.
Properties |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Transmission Signal |
1-CH |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network cable Type |
UTP CAT5E/6 (material: CU) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Transmission Properties |
HDCVI |
720P : max.400m (1312.34ft) |
1080P : max.250m (820.21ft) |
4M/6M/4K : max.200m (656.17ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
TVI |
720P : max.400m (1312.34ft) |
1080P : max.250m (820.21ft) |
4M/5M : max.200m (656.17ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AHD |
720P : max.400m (1312.34ft) |
1080P : max.250m (820.21ft) |
4M/5M : max.200m (656.17ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Transmission Properties |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Coaxial Video Connector |
BNC-M |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Connection Way |
RJ45 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Compatible Format |
HDCVI/TVI/AHD/CVBS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resolution |
720P/1080P/4MP/5MP/4K |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Protection |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ESD |
1a contact discharge electricity level 3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1b air discharge electricity level 3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Per: IEC61000-4-2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
UTP Cable Connector |
2KV(different-mode), 4KV(common-mode) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Per: IEC61000-4-5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Impedance |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BNC Male Impedance |
75 ohms |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
UTP Cable Impedance |
100 ohms |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Physical Properties |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Weight |
40g (0.09lb) (1 pair) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimension(LxWxH) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
